Схема шара из переключающихся светодиодов

Печатная плата, на которой по окружности расположены шестнадцать сверхярких светодиодов, причем, диаметрально противоположные светодиоды включены последовательно. Светодиоды поочередно переключаются диаметрально противоположными парами. Всего получается восемь ступеней переключения светодиодов, а взаимное расположение светодиодов, при достаточной скорости переключения дает эффект вращающегося светящегося круга.


Эффект особенно красив при использовании синих сверхярких светодиодов, в темноте. Схема очень проста, - она состоит из генератора импульсов на двух элементах микросхемы К561ЛЕ5 (или К561ЛА7) и двоично-десятичного счетчика К561ИЕ8, счет которого ограничен значением «7».

Импульсы с мультивибратора поступают на счетчик, а он их считает, последовательно, по кругу, изменяя свое состояние от 0 до 7. Для того чтобы ограничить счет до 7-и вывод 9 (выход числа «8») соединен с входом обнуления счетчика (с выводом 15) Как только счет достигает числа «8». происходит моментальный сброс счетчика в нулевое положение. Затем, счет повторяется снова, и снова.

К выходам счетчика подключены пары из последовательно включенных светодиодов HL1-HL16. Так как в любой момент времени ток поступает только на одну из пар светодиодов, для всех пар используется один общий токоограничитепьный резистор R2.

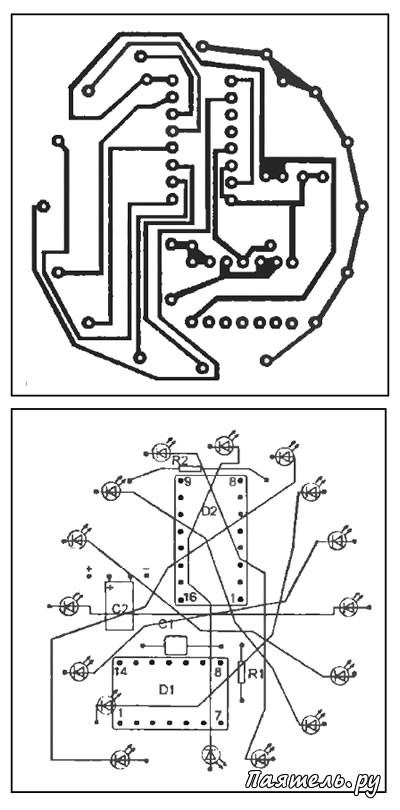

Схема шара из переключающихся светодиодовВсе детали расположены на одной печатной плате с односторонней разводкой.

Единственная сложность при монтаже в том, что светодиоды нужно предварительно последовательно спаять парами, и заизолировать соединенные между собой выводы кембриками.

Каждая пара светодиодов должна быть спаяна так, чтобы расстояние между светодиодами было около 45 50 мм. Изоляция кембриками необходима потому что после установки на плату в ее центре получается пересечение проводников, соединяющих светодиоды каждой. Здесь не должно быть замыканий.

Светодиоды могут быть любыми, но желательно - сверхяркие. Микросхемы можно заменить аналогами серии К176 или CD40.

Настройка заключается только в установке скорости вращения света подбором сопротивления R1.
