Схема звукового сигнализатора лампы

Прибор реагирует на свет близко расположенной от него лампы. и при её свечении издает громкий прерывистый звук. Этот прибор в некоторых случаях может оказаться очень полезным. Например, вы занимаетесь ремонтом проводки в доме или много комнатной квартире. Вам нужно исправить дефект проводки, из-за которого в одной из комнат не включается светильник. А место, где проложен, поврежденный провод расположено так что, работая, вы никак не можете видеть горит в той самой комнате светильник или нет.


В таком случае вам необходим помощник, которой будет кричать - Горит! Не горит! Или вам самим придется все время бегать туда и обратно. А так, - поставите под лампой приборчик, и будете слушать — пищит или не пищит.

А вот другой случай, - проверка задних фонарей автомобиля. Попробуйте ка, нажимая тормоз, так вытянуть шею чтобы увидеть горят стоп-сигналы или нет!

Схема прибора показана на рисунке. Ничего особенного в ней нет, - простое фотореле со звуковой сигнализацией. Реагирует на свет фотодиод VD1 Он включен по так называемой схеме фоторезистора (его обратное сопротивление при освещении уменьшается). Резистором R1 устанавливают порог чувствительности.

Далее - два последовательно включенных мультивибратора - инфразвуковой и звуковой. На выходе - ключ VT1 с динамиком в коллекторе. Питается схема от батарейки напряжением 9V. Корпусом служит мыльница с присосками. Плата расположена так, что фотодиод, распаянный со стороны дорожек, смотрит в стенку мыльницы, на которой расположены присоски. Для него нужно проделать в этой стенке отверстие.

Желательно, чтобы корпус мыльницы был непрозрачным, чтобы не было засветки фотодиода посторонней светом. Особенно это важно при проверке автомобильных ламп, так как днем на улице может быть яркий солнечный свет, интенсивность которого сравнима с яркостью сигнальной лампочки задней фары.

Схема звукового сигнализатора лампыЕсли же вы планируете использовать прибор только для индикации работы осветительных ламп в помещении, то будет удобнее корпус из прозрачной пластмассы, и отпадает необходимость присосок. Присосками можно прибор прикрепить к фаре автомобиля, расположив его так, чтобы фотодиод смотрел на ту лампочку, которую нужно проверить.

Микросхему К176ЛЕ5 можно заменить аналогичной другой серии, например, К561ЛЕ5. Можно даже применить К176ГА7 (К561ЛА7), но для этого нужно будет поменять местами R1 и VD1 и R5 переключить с выхода D1.4 на его вход (так как логика обратная). В1 - миниатюрный электромагнитный динамик от китайского будильника S1 - миниатюрный тумблер под печатный монтаж.

Фотодиод подходит любой от систем ДУ старых телевизоров. Вместо него можно использовать импортный фото транзистор или оптический датчик от старой шариковой компьютерной мышки (соответственно изменив сопротивление R1). Неплохие результаты дает использование в качестве фотодатчика старого транзистора типа МП, со срезанной верхней частью корпуса (при этом важно не повредить его кристалл).

А вот интегральные фотоприемники от современной аппаратуры использовать нельзя, - они рассчитаны только на прием ИК-излучения с определенной частотой модуляции, поэтому на видимый свет реагировать не будут.

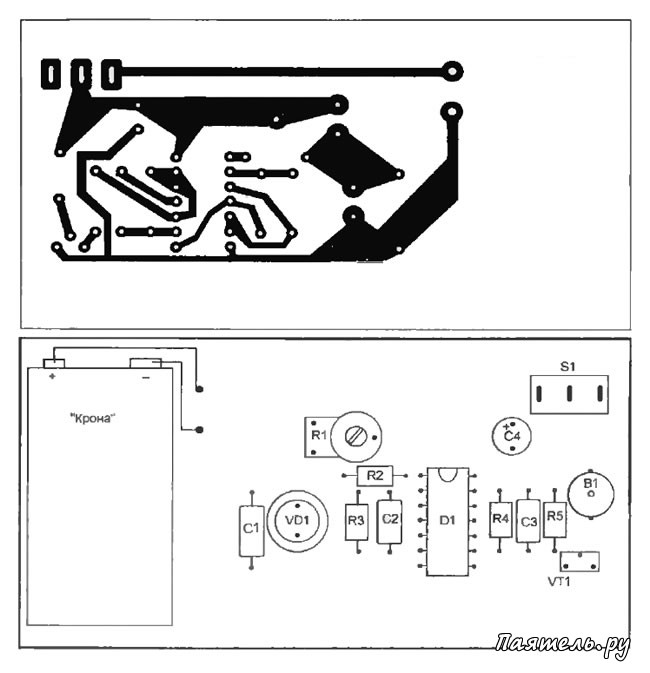

Все детали - на печатной плате. В мыльнице плата закреплена четырьмя кусочками пенопласта, обмазанными клеем Момент. Они выполняют функции стоек креплений. Резистор R1 - подстроечный.

Настройка

Подстрокой R1 нужно установить необходимую чувствительность фото диода. Если предполагается использовать прибор в самых разных условиях, можно подстроечный резистор заменить переменным и вывести его ручку наверх. Возможно, для этого нужно будет переделать некоторые дорожки на плате.

Подбором сопротивления R4 нужно настроить мультивибратор на такую частоту, при которой динамик В1 входит в резонанс (это заметно по резкому увеличению громкости). Резистором R3 можно изменить частоту прерывания звука.

В режиме молчания прибор потребляет ток менее 1 mА.
