Автомагнитолы Daewoo AKR 0106, AKR-0108, AKR-1010...

Кассетные магнитолы Daewoo (AKR 0106, AKR-0108, AKR-1010, AKL 0106, AKL-0108, AKR-3010) и CD-магнитолы (АСР-0106, АСР-0108, АСР-5010, CDP-0105, АСР-0206, АСР-0208, АСР-0218, АСР-5025, CDP-0205) выполнены по очень похожим схемам (рис.1, рис. 2) отличаются. в основном, тем что у них подключено к главной плате, - кассетная магнитофонная панель или CD-проигрыватель.


Конечно есть и другие отличия, - прошивка контроллера управления, наличие усилителя воспроизведения, другие отличия, касающиеся схем УНЧ и используемых модулей тюнера.

На рисунке 1 в качестве примера показана схема главной платы кассетной автомагнитолы DAEWOO AKL-0108. Магнитола содержит цифровой тюнер с RDS-декодером, работающий на FM и AM диапазонах, кассетную магнитофонную деку с логическим управлением и автореверсом, узел для работы с внешним CD-ченжером, цифровой звуковой процессор (улучшитель звука) и четырех-канальный УЗЧ.

Теперь по схеме. Тюнер может быть типа СЕТ-6038, САТ-6 или САТ-7. RDS-декодер выполнен на микросхеме SAA6579T (IC101). Схемы радиоканалов почти одинаковые

Сигналы с выхода кассетной деки поступают для предварительного усиления на двухканальный усилитель, выполненный на микросхеме LB1641 (IC301). Питание данной микросхемы стабилизировано простейшим параметрическим стабилизатором на стабилитроне DZ301.

Для предварительного усиления сигналов от CD-ченжера используется микросхема ВА1321 (IC201). Следует заметить что в некоторых моделях эта микросхема отсутствует, а напряжение ЗЧ с разъема для СD-ченжера поступает непосредственно на входы звукового процессора IC303. Это видно на примере аналогичной CD-магнитолы (рис 2)

Звуковой процессор IC303 на микросхеме LC75372M (в кассетных магнитолах моделей «AKR» устанавливается LC75371M) управляется от контроллера. Он служит для выбора источника сигнала, регулировки громкости. создания требуемой АЧХ, и формирования стереосигналов фронтального и тылового каналов.

Далее, сформированные сигналы ЗЧ поступают на четырехканальный усилитель мощности на базе микросхемы TDA8571J.

Контроллер управления в кассетных аппаратах LAPD178016GC.

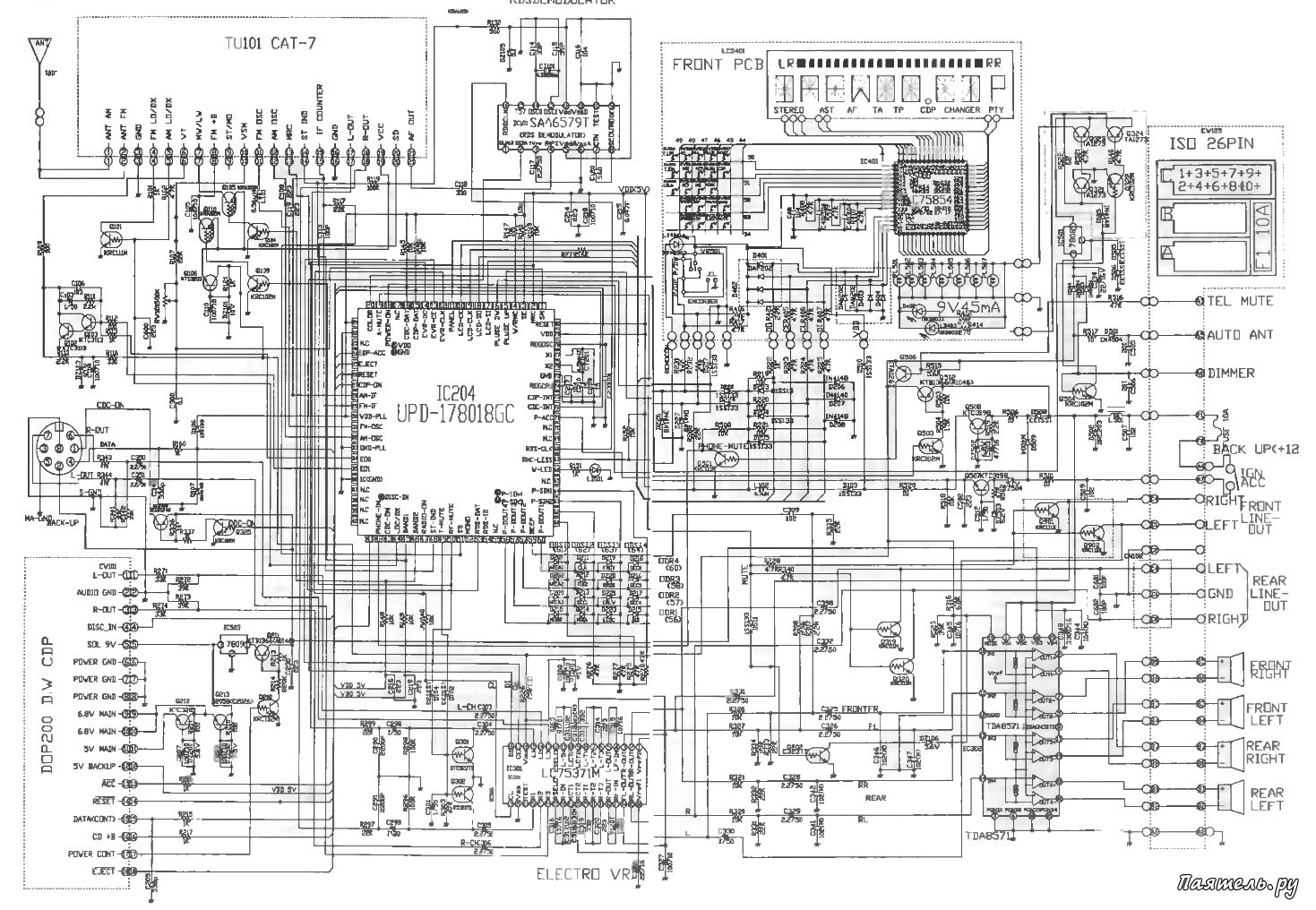

Схема главной платы CD-магнитолы DAEWOO АСР-0108 представлена на рис.2. Как уже сказано, схема очень похожа на кассетный аналог. Разница, в первую очередь, в том. что здесь вместо кассетной деки установлен CD-привод (со своей схемой, которая здесь не приводится).

Сигналы с разъема для внешнего CD-ченжера поступают на входы звукового процессора IC301 без предварительного усиления, а сам звуковой процессор выполнен на микросхеме LC75371M (в Других моделях CD-магнитол может быть LC75372M).

Контроллер управления о моделях с АСР-106 по CDP-0105 устанавливается типа uPD-178018GC, а в моделях с АСР-0208. АСР-0218 устанавливается контроллер типа HPD-178D16GC

Схемы фронтальной панели (FRONT РСВ) в кассетных и CD-моделях практически одинаковы, но модели АСР-0208. АСР-0218. АСР-5025, CDP-0205 могут быть с проводным дистанционным управлением (четыре кнопки).
