Схема простого датчика дыма

Схема простого датчика дыма

Датчик реагирует не на наличие отраженного сигнала, а на его отсутствие. Дело в том. что при задымлении прозрачность воздуха уменьшается, и датчик, установленный перед какой-либо блестящей поверхностью перестает реагировать на отраженный луч, поскольку он подавляется дымовой завесой. В результате нормальное состояние с логическим нулем на выходе (отраженный сигнал принимается и ключ VT3 открыт), а о задымлении говорит появление на выходе (коллекторе VT3) логической единицы (имеется ввиду КМОП-логика).


Отличие схемы в том, что здесь используется один светодиод.

Работает схема так. Генератор импульсов на VT1 вырабатывает импульсы, которые поступают через транзисторный ключ VT2 на светодиод VD1, заставляя его излучать импульсы инфракрасного света. Эти импульсы принимаются другим светодиодом VD4 (светодиоды АЛ107 могут работать и как фотодиоды), преобразуются им в электрические импульсы, которые усиливаются микросхемой А1 и поступают на детектор на VD5, VD6 и С6.

Напряжение с С6 открывает ключ на VT3 и тот остается в таком состоянии до тех пор пока ИК-лучи поступают с VD1 на VD4 При помощи R10 в детектор вводится постоянная составляющая, изменяя которую можно регулировать чувствительность датчика.

При настройке чувствительность можно дополнительно отрегулировать подбором номинала R8.

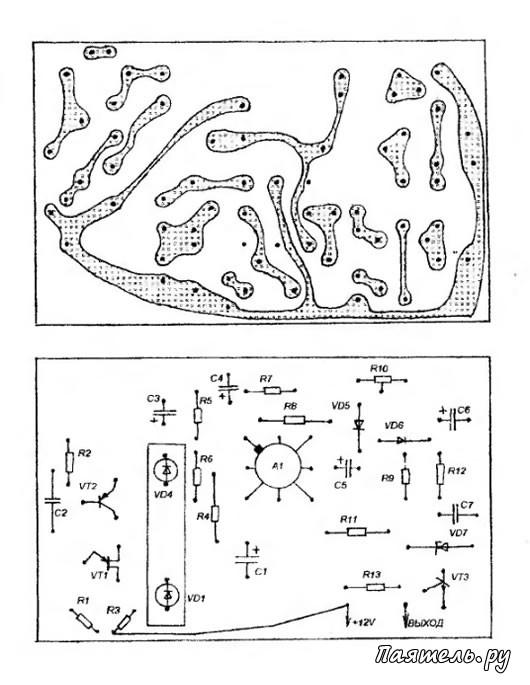

Все детали монтируются на одной печатной плате, разводка которой и монтажная схема показаны на рисунке. На этой же плате приклеивается и полистироловая маска черного цвета, закрывающая светодиоды друг от друга, и исключающая таким образом непосредственное, прямое попадание света от VD1 на VD4 (должен попадать только отраженный свет). Расстояние между датчиком и отражающей стеной может быть около полуметра.

Схема простого датчика дыма

При настройке нужно сначала проверить функционирование, например поднести лист бумаги к маске датчика, при этом выходе А1 должны появиться импульсы (или их амплитуда существенно увеличиться). Затем нужную чувствительность устанавливают резистором R10 и при необходимости R8.

Нужно, чтобы расстояние до отражающей стены было на пределе срабатывания.


При возникновении задымления в помещении, сигнал, полученный от датчика дыма поступает в систему оповещения и трансляции, что позволяет своевременно известить о чрезвычайной ситуации и провести эвакуацию людей, находящихся в здании. Классификация систем оповещения и способы управления доступны на сайте.
