Микросхемы BH4126FV и BH4127FV фирмы ROHM предназначены для работы в тракте второй промежуточной частоты беспроводных телефонов, УКВ-радиостанций, а так же, в радиотрактах систем радиоуправления. В составе микросхем; преобразователь частоты, гетеродин, тракт промежуточной частоты.


RSSI-детектор, частотный детектор, а так же, схема перевода в энергосберегающий режим. Управление энергосберегающим режимом по выводу 3 (0 . 0,2V - энергосбережение, 2V... напряжение литания - рабочий режим).

Преобразователь частоты может работать как со встроенным гетеродином, так и с внешним гетеродином (или синтезатором частоты).



Микросхемы выполнены в корпусах SSOP-В16

Характеристики BH4126FV:

1. Напряжение питания................2,3 ...5,5V
2. Потребляемый ток, при работе с встроенным гетеродином не более.........6,8mA.
3. Ток в энергосберегающем режиме не более.....................................5 mА.
4. Диапазон рабочих частот по входу смесителя..............................20 ... 200MHz.
5. Коэффициент передачи смесителя ... 20dB.
6. Выходное сопротивление смесителя.................................. 330 Оm.
7. Диапазон рабочих частот встроенного гетеродина.........................20...120 MHz.
8. Макс, промежуточная частота.....15 MHz
9. Коэффициент передачи УПЧ......75 dB.
10. Входное сопротивление УПЧ .... 330 Оm.
11. Выходное напряжение детектора RSS1: при отсутствии сигнала.........0,15..0,4V.
- При сигнале 70dBuV..............1,0..1,4V.
- при сигнале 100dBuV...........1,8...2,2V.
12. Динамический диапазон .............70 dB.
13. Чувствительность частотного детектора............................21.2 mV/KHz.
14. Максимальное напряжение НЧ на выходе детектора...................195mV.
15. Коэффициент сигнал/шум частотного детектора........................ 40...48 dB.
16. Подавление AM сигнала (при амплитудной модуляции 30%) ..............40 dB.

Микросхемы выполнены в одинаковых корпусах, имеют сходные схемы включения. Различие в некоторых характеристиках.

Характеристики BH4127FV:

1. Напряжение питания................2,3...5,5V.
2. Потребляемый ток, при работе с встроенным гетеродином не более.........6,6mA.
3. Ток в энергосберегающем режиме не более......................................5 mА.
4. Диапазон рабочих частот по входу смесителя..............................20 ... 300MHz.
5. Коэффициент передачи смесителя ... 20dB.
6. Выходное сопротивление смесителя..................................330 Оm.
7. Диапазон рабочих частот встроенного гетеродина.........................20...120 MHz.
8. Макс, промежуточная частота.....15 MHz.
9. Коэффициент передачи УПЧ......75 dB.
10. Входное сопротивление УПЧ .... 330 Оm.
11. Выходное напряжение детектора RSSI :
- при отсутствии сигнала.........0,15..0,4V.
- при сигнале 70dBuV..............1,0..1,4V.
- при сигнале 100dBuV........... 1,8...2,2V.
12. Динамический диапазон .............70 dB.
13. Чувствительность частотного детектора............................ 1,243 mV/kHz.
14. Максимальное напряжение НЧ на выходе детектора...................120mV.
15. Коэффициент сигнал/шум частотного детектора......................................70 dB.
16. Подавление AM сигнала (при амплитудной модуляции 30%) ..............60 dB.

Схема отключения частотного детектора при работе с внешним демодулятором (на внешний демодулятор сигнал промежуточной частоты подается с выводов 12 и 11).

Схема при работе с внутренним гетеродином с кварцевой стабилизацией частоты.

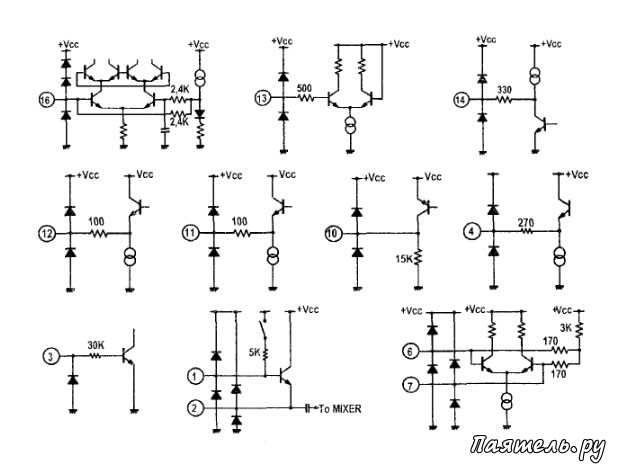

Эквивалентные схемы выводов микросхем
