Смесители на микросхемах К174ПС4

Категория: Радиоприемники
Смесители на микросхемах К174ПС4

Широкое внедрение микросхем в радиоустройства позволило существенно улучшить их параметры, уменьшить габариты, упростить монтаж. Особенно удобны универсальные микросхемы, которые можно использовать в самых различных узлах радиоаппаратуры. К ним относятся, например, операционные усилители (ОУ) широкого применения, с успехом работающие в низкочастотной аппаратуре и устройствах автоматики.


Имеется большая серия микросхем К174, предназначенных для работы в бытовой радиотехнике и которые с успехом применяются в радиолюбительской практике.

Микросхема К174ПС4.

Микросхема работает в диапазоне до 1000 МГц как преобразователь частоты. Предназначена для работы в качестве преобразователя частоты, модулятора, демодулятора, усилителя. Можно ее использовать в самых различных любительских конструкциях, в том числе и системах связи радиолюбительских ИС3. Основные параметры К174ПС4 следующие:

1. Напряжение питания.............. 5...9 В;
2. Ток потребления.................... 12 мА;
3. Крутизна преобразования ..... 5 мА/В;
4. Ослабление входного и опорного сигналов не менее 20 дБ:
5. Коэффициент шума ............... 12 дБ.


Одно из применений этой МС - в блоках селекторов каналов телевизионных приемников дециметрового диапазона. Преимуществом смесителя на этой МС перед смесителями на дискретных транзисторах является отсутствие или резкое ослабление в спектре выходного сигнала составляющих с частотами гетеродина и сигнала и, что особенно важно, хорошая развязка между цепью гетеродина и входом.

Просачивание напряжения гетеродина на вход приемника составляет минус 40...50 дБ от напряжения гетеродина.

На рис. 1 показана схема использования МС К174ПС4 в качестве смесителя и УВЧ.

Микросхема К174ПС1

Микросхема К174ПС1 отличается от описанной выше только тем, что может работать только на более низких частотах, однако приобрести ее гораздо проще. К174ПС1 обладает большой универсальностью и может работать в широком диапазоне частот. Ее можно использовать не только в низкочастотной радиоаппаратуре, но и в радиовещательных и телевизионных устройствах.

На этой микросхеме можно создавать схемы усилителей, гетеродинов, смесителей ВЧ и многое другое.

МС представляет собой балансный смеситель, обладающий следующими основными техническими характеристиками.

1. Крутизна преобразования, мА/В, не менее .. 4:5;
2. Коэффициент шума, дБ, не более.... 8;
3. Верхняя частота входного сигнала, МГц. не менее ... 200;
4. Напряжение питания, В............. 9±10%;
Потребляемый ток, мА. не более..... 2,5;
5. Предельные допустимые напряжения питания, В, при токе нагрузки:
2,5 мА, не менее................................ 4:5;
4,5 мА, не более........................... 15;
6. Масса в корпусе 201.141, г, не более..... 1,5.


Рис.2

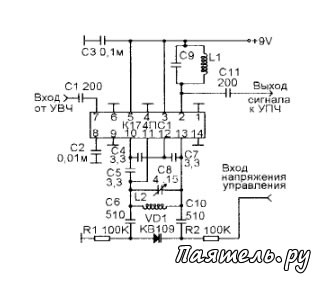

Смесители на микросхемах К174ПС4На рис. 2 показана схема устройства, где на МС К174ПС1 собран смесительный каскад и гетеродин. На вход устройства через С1 поступает сигнал от УВЧ. Контур L.PC8 принадлежит гетеродину, а контур L1C9 настроен на промежуточную частоту.

Гетеродин может перестраиваться по частоте управляющим напряжением, подаваемым на варикап VD1.

Для желающих познакомиться с внутренним устройством МС К174ПС1 на рис. 3 приведена электрическая принципиальная схема этой МС.
Можно предположить, что МС К174ПС4 имеет такое же внутреннее устройство, но в ней применены более высокочастотные транзисторы.

Рис.3
Смесители на микросхемах К174ПС4
