На рисунке изображена схема фонарика - мигалки. Такой фонарик может пригодиться, например, как сигнальное устройство, чтобы обозначить мигающим светом какое-то место, например, опасный участок дороги или яму. Частота мигания лампы регулируется переменным резистором R2, объединенным с выключателем S1. которым выключают питание.


Переменный резистор здесь большего сопротивления 1 мегаом (1000 килоом).

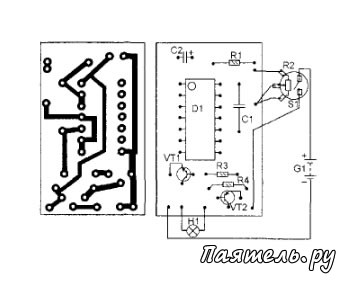

Схема тоже собрана на маленькой печатной плате.

В схеме используется только по два логических элемента микросхемы К561ЛЕ5, два других остаются свободными.
