Схема устройства звуковых записок

Схема устройства звуковых записок

Многим людям приходится общаться при помощи записок. Кто-то работает в ночную смену, а кому-то нужно срочно уйти, но оставить поручение или сообщение. Обычно, для этого пишут записки на бумаге и прикрепляют их на холодильник, телевизор или располагают их в других заметных местах. Но несмотря на это часто записки бывают незамеченными, непрочитанными.


С недавних пор, в нашей семье появился обычай оставлять звуковые письма, - перед уходом вы наговариваете на магнитофон все, что хотели передать или сообщить и перематываете кассету на начало, а затем, когда человек открывает дверь и входит в квартиру, магнитофон автоматически включается и воспроизводит запись.

В качестве основы используется небольшой китайский диктофон с маломощным динамиком и встроенным микрофоном (AIWA-TP460), работающий на обычных кассетах (С-60, С-90). Диктофон питается от электросети через сетевой адаптер напряжением 3,3 V.

Для того, чтобы им можно было пользоваться как звуковым письмом, питание на диктофон подается через своеобразный переходник, схема содержимого которого показана на рисунке. Х1 - стандартное гнездо для подключение сетевого адаптера (такое же как на диктофоне), в него включатся штекер сетевого адаптера. Х2 - штекер, при помощи которого схема подает питание на диктофон (штекер такой же, как у сетевого адаптера).

На транзисторе VT1 выполнен ключ, через который питание поступает на диктофон во время воспроизведения звукового письма. На элементах D1.1 и D1.2 микросхемы D1 выполнен таймер задержки включения, необходимый для того, чтобы вы могли выйти из квартиры, после того как запустите схему, а так же, триггер, регистрирующий включение датчика открывания двери.

Датчиком открывания двери служит геркон SG2, контакты которого замкнуты когда зверь закрыта и размыкаются при её открывании. В его качестве используется готовый датчик для охранной сигнализации, состоящий из геркона и магнита, а так же, элементов их механического крепления.

Для выбора режимов «Запись» и «Ожидание» служит двойной тумблер S1. Для того, чтобы сделать запись нужно его замкнуть. Питание поступит на диктофон минуя транзистор VT1, а конденсатор С1 будет замкнут. Затем, нужно нажать кнопки записи и проговорить сообщение перед микрофоном. После, перемотать ленту на начало кассеты. Далее, перед выходом из квартиры нужно выключить тумблер S1 и нажать кнопку воспроизведения диктофона.

Пока конденсатор С1 будет заряжаться через резистор R1 у вас есть время, чтобы выйти из квартиры и закрыть за собой дверь.

Схема устройства звуковых записокПри открывании двери контакты геркона SG2 размыкаются и через R2 на вывод 6 D1.2 поступает логическая единица. Триггер переключается и открывается ключ на транзисторах VT1 и VT2. Диктофон, предварительно установленный на воспроизведение, включается.

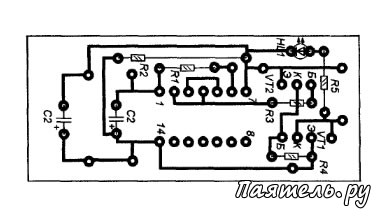

Большинство деталей расположено на печатной плате. Корпусом устройства служим мыльница, на верхней крышке которой установлены разъемы Х1, Х3, тумблер S1 и светодиод HL1. Шнур со штекером Х2 выведен через отверстие, просверленное сбоку корпуса.
