Микросхема LA4743B усилитель мощности

Категория: Микросхемы
Микросхема LA4743B усилитель мощности

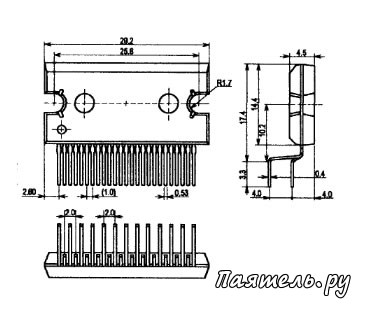

Микросхема LA4743B, выпускаемая фирмой SANYO содержит четырехканальный мостовой УНЧ для применения в усилителях мощности автомобильной аудиотехники. Микросхема выполнена в корпусе HZIP25 с 25-ю выводами.


Микросхема LA4743B усилитель мощности

Некоторые электрические параметры:

1. Диапазон питающего напряжения .............. 9 .... 18V.
Номинальное значение.............14,4V.
2. Максимальный потребляемый ток........... 18А.
3. Ток покоя............................ 100... 350 mА.
При ном. напряжении питания....... 200mA.
4. Ток потребления при включенном энергосберегающем режиме.....не более 10mА.
5. Сопротивление нагрузки.......4 Оm.
6. Коэффициент усиления ................26 dB.
7. Коэффициент нелинейных искажений при выходной мощности 4 W.......0,1%.
8. Выходная мощность при коэффициенте нелинейных искажений 10%......28Wx4.
9. Максимальная выходная мощность при напряжении питания 13,7V.......40Wx4.
10. Максимальная выходная мощность при напряжении питания 18V.............. 45Wx4.
11. Шумы......................... не более (-60dB).
12. Разделение стереоканалов......60 dB.

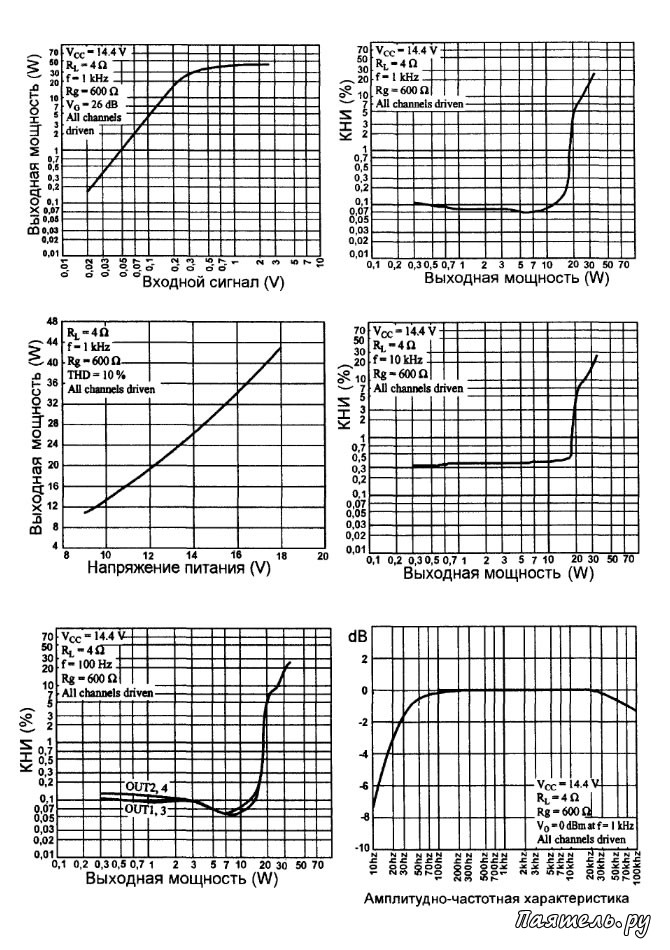

Характеристики микросхемы LA4347B:
Микросхема LA4743B усилитель мощности
