Схема и ремонт телевизора Rolsen C-2120, 1420

Сервисное меню «Rolsen С1420» построено иначе, чем у «Горизонта CTV-730», проще и менее выразительно. Здесь нет «меню» и «подменю», и никаких надписей по-русски. Все параметры представлены в виде одного блока меню и выводятся на экран последовательно. Ну а теперь о том, как войти в сервисный режим «Ролсена С1420».


Но прежде, настоятельная рекомендация, - запаситесь листом бумаги и ручкой, чтобы, прежде чем вносить какие-то изменения, записать заводские установки (чтоб потом можно было легко все вернуть наместо). А еще лучше, без особой надобности ничего там не регулировать.

Если обратиться к одному из имеющихся руководств по ремонту данного телевизора, заводскому или опубликованному в литературе, то для входа в сервисный режим и выполнения регулировок нам крайне необходим специальный сервисный пульт.

Который поставляется исключительно для ремонтных организаций. Хорошо когда есть сервисный пульт. Ну, а если его нет? И не надо, - обойдемся обычным (K10N-C5), тем, что прилагается к каждому телевизору

И так, чтобы войти в сервисный режим нужно сказать волшебное слово: при приеме телепередачи уменьшить громкость до минимума, затем нажать на пульте кнопку «MUTE» (на экране появится сообщение заключение звука) и удерживая ее нажатой, нажать кнопку «MENU» на передней панели телевизора. После этого на экране появится справа буква «О», а слева код параметра и его величина.

Для перемещения по сервисному меню и изменения параметров, на пульте есть четыре разноцветные кнопки, расположенные вряд (рисунок). Красная и зеленая служат для перемещения по меню вверх и вниз для выбора параметра, который нужно изменить Желтая и синяя служат для регулировки параметра (уменьшение и увеличение показателя). Для выхода из меню и запоминания всех изменений нужно выключить телевизор.

Величины параметров выражены шестнадцатиричными числами, поэтому числа состоят из цифровых или цифровых и буквенных знаков (например, 02, 12, 2А, F1). А теперь рассмотрим сами параметры.

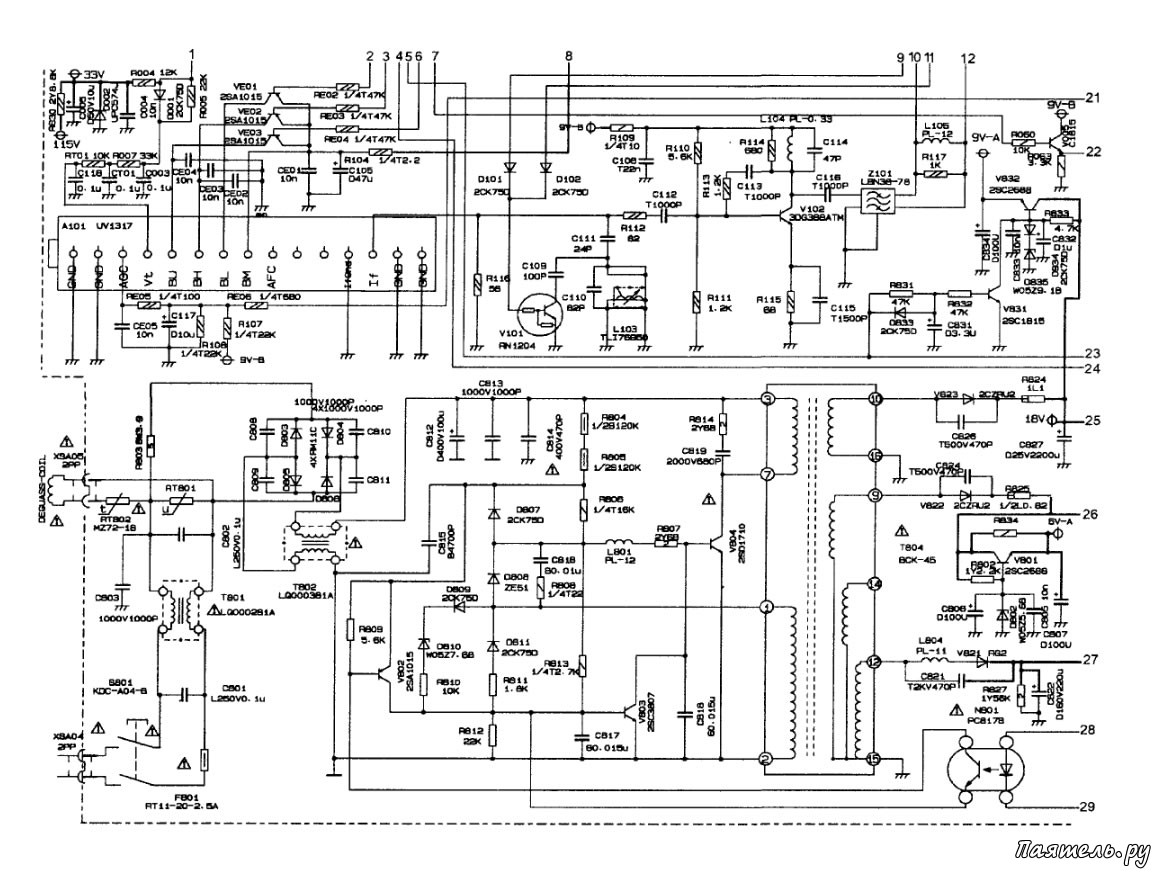

Тюнер (селектор каналов) А101 (UV1317), предварительный усилитель ПЧ V102, дежурный выключатель - V831. V832, схема источника питания - первичные цепи.
Схема и ремонт телевизора Rolsen C-2120, 1420Для регулировки тракта изображения есть параметры RCUT, GCUT, BCUT, GDRV, BDRV, SBY и SRY. Параметры RCUT, GCUT, BCUT служат для установки отсечки цвета, соответственно, R-красного, G- зеленого и В - синего. Эти параметры нужны для регулировки баланса белого в темном. По умолчанию, обычно установлено 83, 78, 85, соответственно, но у вашего телевизора может быть и по-другому.

Параметры GDRV и BDRV служат для установки уровней усиления зеленого и синего цветов. Практически, для установки баланса белого в «светлом». По умолчанию, обычно установлено по 49 для каждого. В режиме SECAM нужна установка уровней цветоразностных сигналов B-Y и R-Y. Для этого есть параметры, соответственно SBY и SRY (по умолчанию по 08).

Параметры CNTX, CNTC и CNTN служат для установки, соответственно, максимального, среднего и минимального значений регулировки контрастности. По умолчанию установлено CNTX 3А, CNTC 2В, CNTN 06.

Параметры BRTX, BRTC и BRTN служат для установки, соответственно, максимального, среднего и минимального значений регулировки яркости. По умолчанию - BRTX 23, BRTC 47, BRTN 21.

Параметры COLX, COLC (COLP, COLS) и COLN, - для установки, соответственно, максимального, среднего и минимального значений регулировки цветовой насыщенности.

Причем, для установки средних значений в разных системах цвета есть разные параметры, - для NTSC - COLC, для PAL - COLP, для SECAM - COLS.
По умолчанию - COLX 25, COLC 30, COLP33, COLS2E, COLN 00.

Параметры TNTX, TNTC, TNTN нужны для установки пределов регулировки цветового оттенка (соответственно, верхнего, нижнего и среднего уровней). По умолчанию - TNTX 28, TNTC ЗА, TNTN 30.

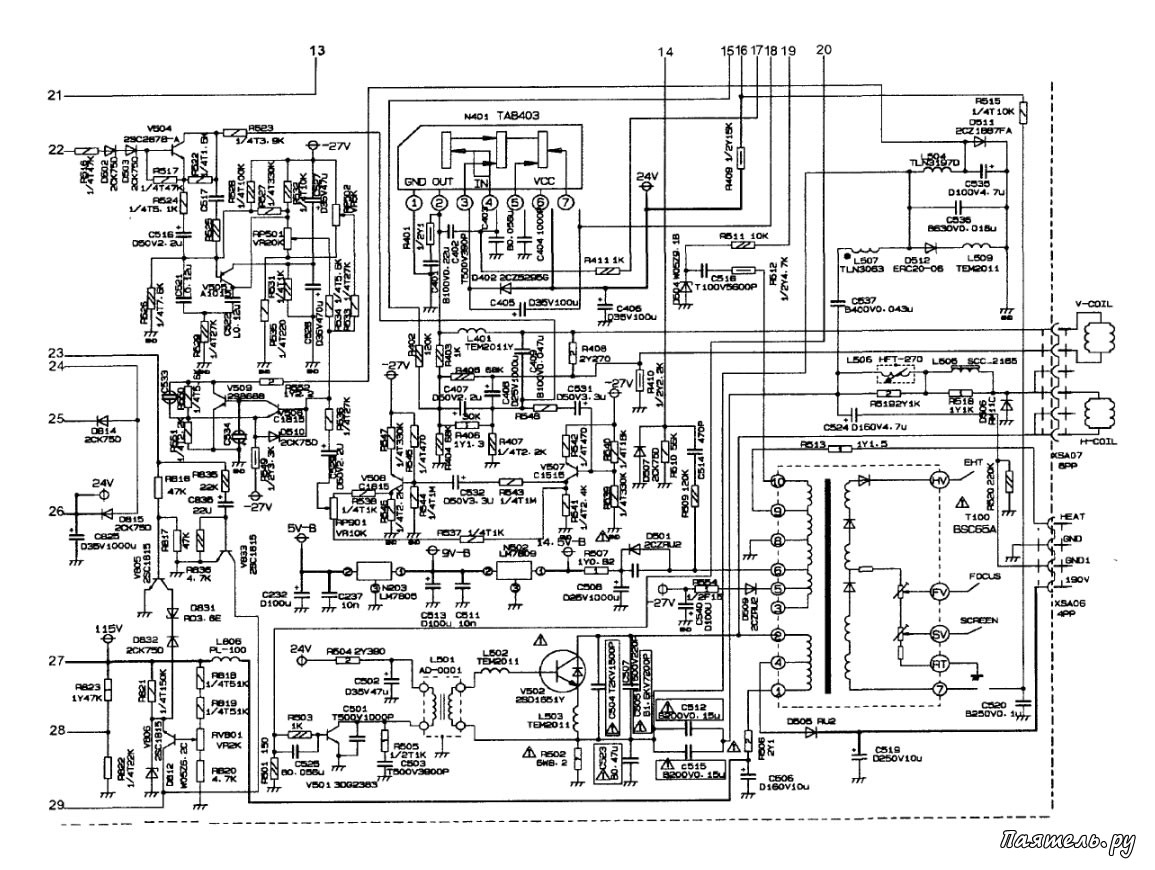

Источник питания, - вторичные цепи, схема кадровой развертки - N401 (ТА8403), схема строчной развертки, выходной строчный трансформатор, вторичные источники строчной развертки.
Схема и ремонт телевизора Rolsen C-2120, 1420cДля установки регулировок четкости служат параметры SHPX, ST3, SV3, ST4, SHPN. Параметры SHPX и SHPN служат для установки максимального и минимального значений (по умолчанию 12 и 05, соответственно). Среднее значение для NTSC 3,58 устанавливается 09 (параметры ST3 и SV3). Для остальных систем SV4 - 10.

Контрастность телетекста ТХСХ (по умолчанию 2А) и RGCN (по умолчанию 1Е). Геометрия растра устанавливается параметрами HPOS, VP50, HIT, VLIN, VSC.
Для регулировки смещения изображения по горизонтали служит параметр HPOS. По умолчанию его значение 06.

Смещение по вертикали - VP50, по умолчанию 03. Размер по вертикали - HIT.no умолчанию 16. Линейность по вертикали - VLIN, по умолчанию ОС.
S-коррекция по вертикали - VSC, по умолчанию 08.
