Схема простого лабораторного двухполярного источника питания

Схема простого лабораторного двухполярного источника питания

Простой маломощный двухполярный источник питания, с регулировкой выходного напряжения от 1 до 12V раздельно в каждом канале. Максимальный ток - 200 mА Такой источник может пригодиться в тех случаях, когда требуется организовать питание како-го-то участка схемы и при этом, пользоваться мощным лабораторным источником нежелательно или нет смыла, например, если от него уже питания мощная или высоковольтная часть схемы. Или для питания законченной схемы, собранной на операционных усилителях или логических микросхемах.


Источник выполнен по простой схеме из трансформатора Т1, двуполярного выпрямителя на диодах VD1-VD4 и двух разнополярных параметрических стабилизаторов с регулируемым выходным напряжением.

В качестве силового трансформатора взят маломощный силовой китайский трансформатор ALG 110-220V 60/50 Hz 12-0-12V 300 mA. Как видно из маркировки, трансформатор имеет две соединенные последовательно вторичные обмотки, на каждой из которых по 12V, а допустимый выходной ток - 300 mA. Такие трансформаторы используются в источниках питания различной китайской аппаратуры и сейчас часто встречаются в продаже.

Выводы трансформатора промаркированы цветом. Выводы сетевой обмотки сделаны толстым проводом трех цветов - красный, желтый и черный. В сеть 220V нужно включать красный и черный. Желтый остается свободным. Выводы вторичной обмотки сделаны более тонким проводом. Причем, крайние выводы выполнены оранжевыми проводами, а средний - черным.

Усилители тока параметрических стабилизаторов сделаны на разноструктурных транзисторах. Мощные транзисторы должны быть установлены на радиаторы площадью поверхности не менее 80 см2. Это могут быть готовые радиаторы или радиаторы сделанные из изогнутых гармошкой железных пластин. В качестве общего радиатора можно использовать и металлический корпус блока питания, при условии изолирования от него транзисторов.

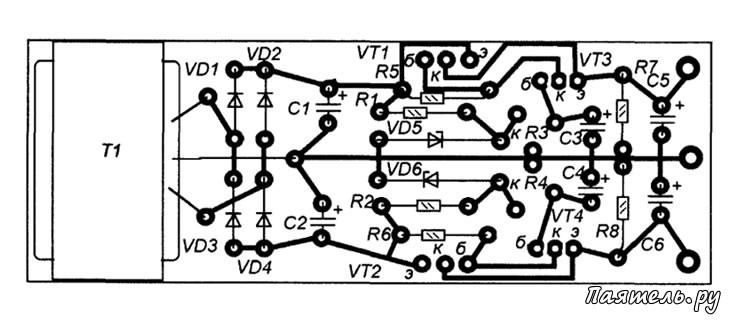

Макет печатной платы
Схема простого лабораторного двухполярного источника питанияРазмеры платы 140 х 50 мм. Выходные напряжения регулируются переменными резисторами R3 и R4, выведенными на переднюю панель источника. Там же расположены и три выходные клеммы.

Вокруг ручек можно изобразить шкалы с примерными значениями выходных напряжений. А точную установку выполнять по мультиметру. Правильно собранный источник, из исправных деталей, работает сразу после первого включения.
