Схема автомата управления 16 светодиодными гирляндами

Категория: Гирлянды
Схема автомата управления 16 светодиодными гирляндами

Этот автомат предназначен для украшения небольшой ёлочки. Он переключает 16 светодиодов включенных попарно. Светодиоды можно расположить на ветвях ёлки. Автомат поочередно, попарно, зажигает все светодиоды, а затем так же поочередно и попарно их гасит. Затем все повторяется.
В основе схемы лежит сдвиговый регистр D2, работа которого синхронизируется мультивибратором на двух элементах D1.


В этой схеме используются микросхемы разной логики. Для получения импульсов очень низкой частоты удобнее «МОП микросхема (D1), так как она может работать при большой величине сопротивления частотозадающей RC-цепи. В то же время, для управления светодиодами, чтобы получить большую яркость свечения нужно обеспечить достаточно большой выходной ток. а на это более способна микросхема ТТЛ (D2).

Принцип работы автомата

Мультивибратор на элементах D1.1 и D1.2 вырабатывает импульсы, частотой от 0,1 Гц до 3 Гц, частоту которых можно регулировать переменным резистором R2. Эти импульсы поступают на синхровход сдвигового регистра D2. С каждым импульсом в него записывается тот уровень, который установлен на информационных входах D1 и D2.

Если исходно регистр был в нулевом состоянии, то с каждым импульсом в него будет записываться единица. Значит, с каждым импульсом число светящихся светодиодов будет уменьшаться

Как только на всех выходах D2 установятся единицы, единица появится и на самом старшем выходе (выв 13). Теперь на входах D1 и D2 будет логический ноль, и с каждым импульсом мультивибратора D1 1-D1 2 в регистр будет записываться логический ноль, и число светящихся светодиодов будет увеличиваться Это будет повторяться циклически.

Питать схему можно от любого источника постоянного напряжения 5V, током до 1А.

Сборка

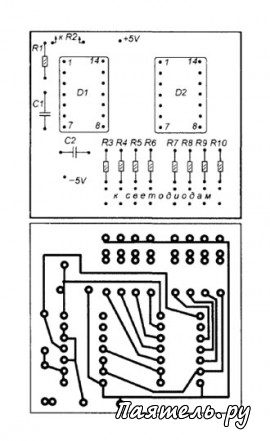

Схема автомата управления 16 светодиодными гирляндамиПочти все детали смонтированы на небольшой печатной плате, рисунок которой здесь приводится. Плата сделана из фольгированного стеклотекстолита. Число последовательно включенных светодиодов в каждом канале можно увеличить, но питать их нужно будет более высоким напряжением. через транзисторные ключи, на базы которых будут поступать уровни с выходов D2.
