Схема магнитафона управляющего нагрузкой

Схема магнитафона управляющего нагрузкой

Нестандартное применение универсального устройства как кассетный магнитофон — с его помощью можно управлять нагрузкой, периодически включая и выключая её, например лампой накаливания, каким-то другим электроприбором, радиоаппаратурой. Принцип предельно прост: время звучания аудиокассеты типа С90 составляет 90 минут при нормальной скорости, и целых 180 минут при пониженной скорости (некоторые портативные кассетные магнитофоны имеют переключатель скорости).


Если кассета будет типа С-120, то время её полного перематывания на нормальной скорости будет 120 минут, на пониженной 240 (4 часа). Идея состоит в том, чтобы записать на кассету .тональный сигнал от мультивибратора, но только в те временные отрезки её перематывания, когда должна быть включена нагрузка.

Затем магнитофон переводят в режим воспроизведения и отключив динамик сигнал с выхода его УЗЧ подают на исполнительное устройство, которое при наличии сигнала включает нагрузку, а при его отсутствии — выключает.

Принцип работы

Это мультивибратор с низковольтным питанием. Сигнал с его выхода поступает на вход для записи магнитофона. Магнитофон включают на запись, и в реальном времени, замыкают контакты S1 в те временные промежутки, когда нужно чтобы нагрузка была включена, размыкают — когда нагрузка должна быть выключена. И так в течении всего времени звучания кассеты.

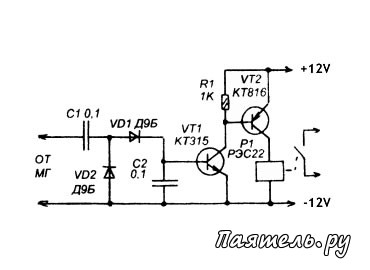

Рис.2
Схема магнитафона управляющего нагрузкойСхема первого варианта исполнительного устройства показана на рисунке 2. Роль коммутирующего элемента выполняет электромагнитное реле Р1 на 12В (можно и на другое напряжение, просто нужно будет подавать на схему не 12В, а другое напряжение). На вход устройства подается сигнал с выхода УЗЧ магнитофона (динамик отключен, а регулятор громкости почти на максимуме, но так чтобы устройство не срабатывало от шумов тракта, а только от полезного сигнала).

При воспроизведении того участка кассеты, на котором записан сигнал мультивибратора, на С2 будет появляться некоторое постоянное напряжение и транзисторы будут открываться подавая напряжение на обмотку реле, а то будет замыкать свои контакты и таким образом управлять объектом.

При воспроизведении участка без записи на вход устройства будет поступать только шум, уровень которого значительно ниже уровня записанного сигнала и транзисторы открываться не будут, — реле будет обесточено.

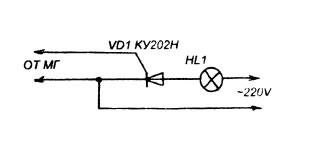

Рис.3
Схема магнитафона управляющего нагрузкойЕсли нужно управлять лампой накаливания, работающей от сети 220В можно собрать исполнительное устройство по схеме показанной на рисунке 3. В этом случае дополнительный источник питания для исполнительного устройства не потребуется.
