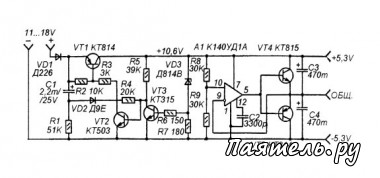

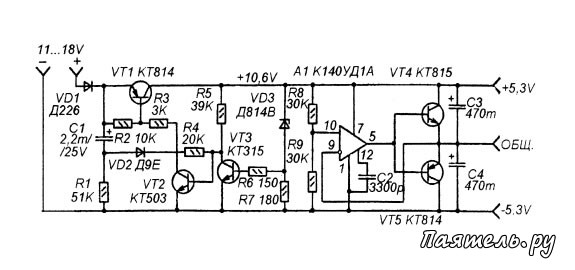

Схема двухполярного стабилизатора 5В

Схема двухполярного стабилизатора 5В

Особенность данного стабилизатора состоит в том, что он позволяет получить стабилизированное двухполярное напряжение +/- 5.3V от любого однополярного источника постоянного тока напряжением 11-18V. В результате, на основе этого стабилизатора можно построить двухполярный источник питания с силовым трансформатором с одной обмоткой и простым мостовым выпрямителем, либо, что вызывает больший интерес, использовать его для питания каких-то электронных устройств, измерительных и других приборов в полевых условиях от автомобильной аккумуляторной батареи или автомобильной бортовой сети во время движения.


Стабилизатор имеет коэффициент стабилизации 500, развивает ток в каждой нагрузке до 300-400 mА, в режиме холостого хода потребляет от источника не более 7 mА. Имеет выходное сопротивление не более 0,2 Оm.

Устройство двухполярного стабилизатора

Входное напряжение источника сначала поступает стабилизатор на транзисторах VT1-VT3. Применение двухкаскадного усилителя на транзисторах VT2 и VT3, а также включение стабилитрона в базовую цепь VT3 позволило получить высокий коэффициент стабилизации при небольшой разнице между выходным напряжением и минимальным входным.

При включении питания запуск стабилизатора осуществляется цепочкой С1 R1 VD2 R4. В момент включения импульсом тока зарядки конденсатора С1 открывается транзистор VT2 и выводит устройство в режим стабилизации. Стабилизатор имеет защиту от короткого замыкания в выходной цепи.

Выходное напряжение, равное 10,6V преобразуется в двухполярное +/- 5,3V при помощи операционного усилителя А1 и мощного двухтактного каскада на VT4 и VT5 включенного на его выходе, путем искусственного создания средней точки. Фактически эта схема представляет собой усилитель, на центральной точке выходного каскада поддерживается напряжение, равное половине напряжения питания.

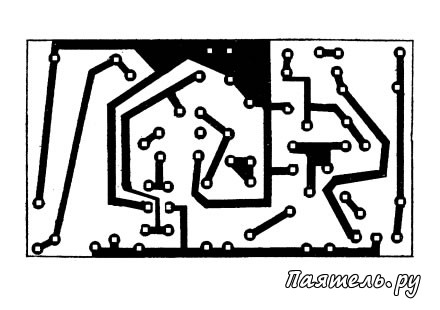

Разводка платы стабилизатора
Схема двухполярного стабилизатора 5В

Наличие обратной связи с этой точки на инверсный вход ОУ А1 обеспечивает самоустановку этой схемы в режим, при котором на эмиттерах VT4 и VT5 будет автоматически поддерживаться напряжение, такое же как в точке соединения резисторов R8 и R9, а поскольку сопротивления этих резисторов равны, то в любом случае в этой точке (даже при значительно различающихся токах нагрузок разнополярных напряжений) будет поддерживаться напряжение, равное половине напряжения на выходе стабилизатора на VT1-VT3.

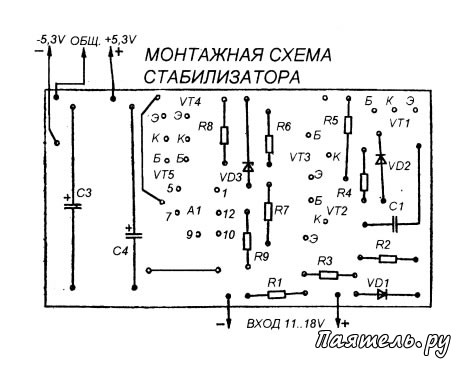

Монтажная схема стабилизатора
Схема двухполярного стабилизатора 5В
