Усилитель обеспечивает выходную мощность 10 Вт (на нагрузке 8 Ом) при коэффициенте нелинейных искажений 0,2 %. Диапазон воспроизводимых частот 20... 18000 Гц, при неравномерности частотной характеристики не более 0,5 дб. Отношение сигнал/фон не менее 75 Дб. Усилитель представляет собой мощный двухтактный выходной каскад на лампах Н2 и Н3 с ООС с нагрузкой (через катодные цепи), и входного фазоинверсного каскада на половине лампы 6Н2П (лампа - двойной триод).


Схема достаточно проста, но наибольшее внимание нужно уделить намотке трансформатора.

Наиболее ответственный узел — выходной трансформатор. Для него используется сердечник Ш-30 с толщиной набора 40 мм. Между пластинами прокладываются тонкие изоляционные прокладки из конденсаторной бумаги. Каркас имеет перегородку посредине. Порядок намотки показан на рисунке.

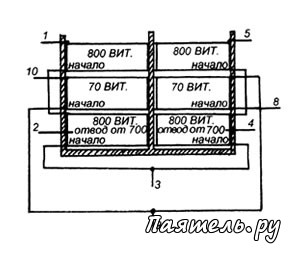

Намотка трансформатора
Нужно заметить, что намотка обмоток в разных половинах каркаса ведется в противоположных направлениях (обратите внимание на отметки "начало"). Обмотки по 800 витков выполнены проводом ПЭВ-2 0,2, обмотки по 70 витков выполнены проводом ПЭВ-2 0,72. Порядок соединения обмоток так же виден из рисунка.

На входе усилителя используется половина двойного триода 6Н2П, вторую половину этой лампы можно использовать в фазоинверсном каскаде усилителя второго канала или в предварительном усилителе данного канала. Цоколевка второго триода такая : вывод 1 — анод, вывод 2 — сетка, вывод 3 — катод.
