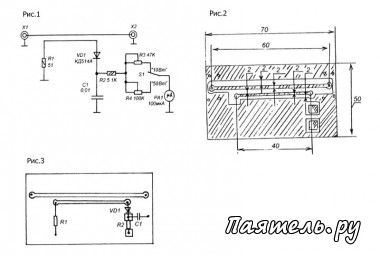

На УКВ диапазонах 144-430 МГц измерять проходную мощность, а следовательно, и ток в антенне наиболее удобно при помощи направленных ответвителей. Это позволяет держать измеритель мощности постоянно включенным в цепь антенны при обычной работе в эфире и сразу же выявлять неполадки в антенно-фидерном тракте. Наиболее простая и работоспособная схема проходящего измерителя мощности показана на рисунке 1. Она представляет собой направленный ответвитель и дает верные показания только при согласованной нагрузке, чем обычно и являются антенны УКВ диапазонов.


Если поменять местами подключение антенны и передатчика, то прибор покажет отраженную волну и по отношению прямой и отраженной волн можно судить о КС В антенны. Направленный ответвитель сделан на двухсторонней печатной плате из фольгированного стеклотекстолита размерами 70x50 мм и толщиной 1,5-2 мм. Вид на топологию показан на рисунке 2, на рисунке 3 — расположение деталей.

После калибровки измеритель мощности желательно поместить в экранирующий корпус из фольгированного стеклотекстолита, который исключит влияние на него дестабилизирующих факторов при проведении измерений. Для правильной работы направленного ответвителя около линии передачи необходимо тщательно пропаять на плате не менее 12 переходов с одной стороны на другую.

При правильном монтаже прибора и использовании исправных деталей, схема сразу же работоспособна. Остается только откалибровать показания мощности при помощи резисторов R3 и R4 на двух пределах измерения. Лучше всего это сделать при помощи стандартного ваттметра. По показаниям мощности можно судить и о токе, поступающем в антенну.

Диоды КД514А, в крайнем случае можно заменить на КД522. Если предполагается работать с прибором в двух УКВ диапазонах 144 и 430 МГц, калибровку нужно сделать в обеих из них.

Монтаж должен быть максимально компактным, плата запаяна непосредственно на контакты разъемов Х1 и Х2. Топология печатной платы выполнена для работы в 50-омном тракте.
