Схема УКВ ЧМ Приемника на микросхеме КХА058

Категория: Радиоприемники
Схема УКВ ЧМ Приемника на микросхеме КХА058

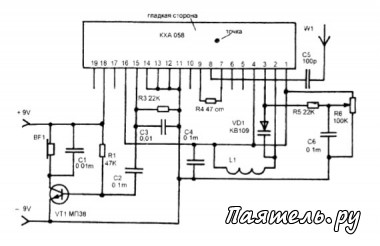

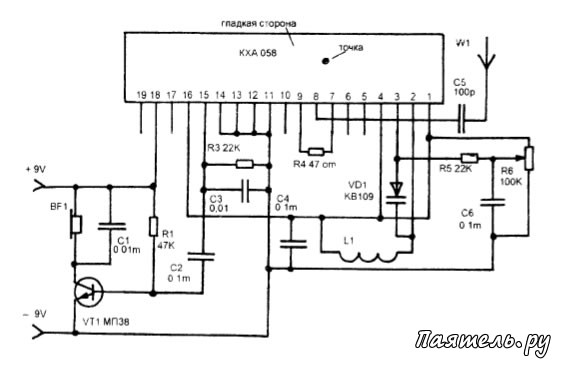

Сделать действительно качественный УКВ ЧМ приемник достаточно простым способом можно если использовать гибридную интегральную микросхему КХА058. Эта микросхема содержит полный тракт (без УЗЧ) УКВ ЧМ радиовещательного приемника достаточно высокого класса. Схема приемника, работающего на наушники, построенного на основе такой микросхемы показана на рисунке. Микросхема КХА058 представляет собой пластину, на одной стороне которой расположены бескорпусные элементы и закрытый круглой крышкой полупроводниковый кристалл.


Пластинка имеет с одного края 19 выводов. На схеме микросхема повернута к читателю гладкой стороной, на которой нет микроэлементов. Сигнал от антенны поступает через конденсатор С5 на 8-й вывод микросхемы. Гетеродинная катушка L1 подключена между выводом 2 и шиной питания (выводы 1. 4. 16).

Настройка на станцию производится при помощи варикапа VD1, при помощи переменного резистора R6 на этом варикапе изменяют постоянное обратное напряжение. Емкость варикапа, при этом изменяется, а значит изменяется и частота настройки контура L1 VD1.

Микросхема имеет внутренний стабилизатор напряжения 4,5В. Напряжение от источника питания (9В) поступает на вход этого стабилизатора — на вывод 18, а на его выходе, на выводе 16 получается стабильное напряжение 4,5 В. Это напряжение питает остальные узлы микросхемы (через выводы 1 и 4).

Низкочастотное напряжение выделяется на выводе 15 и с него через конденсатор С2 поступает на однокаскадный усилитель ЗЧ на транзисторе VT1. В коллекторной цепи этого транзистора включены головные телефоны — BF1. Громкость и качество звука у этого приемника значительно выше чем у однотранзисторного.

Катушка L1 не имеет каркаса, для работы в диапазоне 64-73 МГц она должна иметь 8 витков провода ПЭВ 0,3...0,4. Предварительно катушку наматывают на хвостовике сверла диаметром 3 мм. Затем выводы катушки зачищают и обслуживают, и извлекают из нее сверло. Получается пружинка, которую паяют в схему. Варикап KB 109 можно заменить на КВ121, KB 104, КВ106, КВ102. Если варикап найти не удалось можно попробовать использовать вместо него стабилитрон Д814Д, но диапазон перекрытия по настройке может оказаться уже чем нужно, и приемник не будет охватывать весь УКВ ЧМ диапазон.

Транзистор МП38 можно заменить на МП35, МП36. МП37. Наушники любые, например от аудиоплеера, или малогабаритный динамик, но говорить он будет тихо. Номиналы всех резисторов и конденсаторов могут отличаться от указанных на схеме в пределах 30%.

После того как схема собрана нужно подключить антенну — кусок монтажного провода длиной около метра, подключить наушники (или динамик) и источник питания (батарея типа Крона на 9В).

Теперь, медленно поворачивая вал переменного резистора R6 настройте приемник на станцию. Точно установить диапазон можно по образцовому приемнику. Нужно раздвигая или сжимая витки L1 выбрать её такое состояние, при котором принимаются все (или почти все) станции УКВ ЧМ диапазона.
