Схема брелка для электронного выключателя

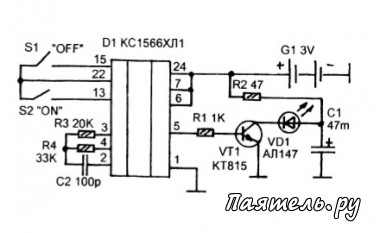

Устройство выполнено на микросхеме КР1506ХЛ2 и для него требуется пульт на микросхеме КР1506ХЛ1. Сейчас выпускается более современная микросхема КС1566ХЛ1, она вырабатывает такие же коды как КР1506ХЛ1 и имеет такую же цоколевку, но питается напряжением 3В (вместо 9В для КР1506ХЛ1). Предлагаю схему (рисунок выше) очень простого, и что самое главное, очень компактного пульта-брелка, который может управлять таким электронным выключателем. Микросхема включена по типовой схеме пульта ДУ, но из всего набора кнопок используются только две S1 — выключение и S2 — включение (включение питания и второй программы).


Благодаря использованию для питания дисковых батареек типа G13A - CNB (вроде тех, что используются для импортных микрокалькуляторов) конструкция получается очень компактной (рисунки 2 и 3).

Все детали расположены на одной печатной плате из одностороннего стеклотекстолита. Кнопки расположены со стороны печатных проводников. Они сделаны из токопроводящей резины (отрезан участок из двух кнопок от кнопочного листа для пульта ДУ). При отсутствии в продаже таких листов можно сделать кнопки из пружинных латунных пластинок.

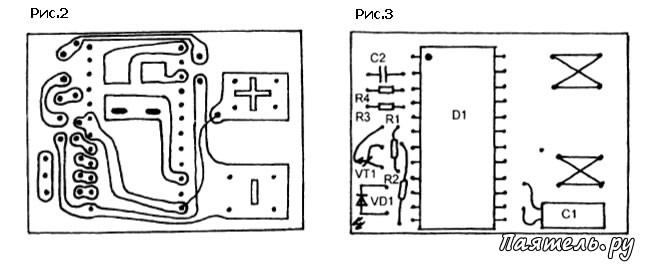

Рисунок 2 и 3
Схема брелка для электронного выключателяКонтакты, к которым подключаются элементы питания сделаны из оголенного монтажного провода как показано на рисунке 3.

Корпус используется готовый от звучащего брелка импортного производства.

Если сделать три кнопки и подключить их к выводам разных программ можно сделать электронный ключ-брелок, например, для отключения несложной автосигнализации. При этом число кодовых комбинаций будет достаточно большим (4096) чтобы обеспечить необходимую секретность.
